Peralatan Stringing Hydraulic Wire Puller Overhead Line Alat Stringing

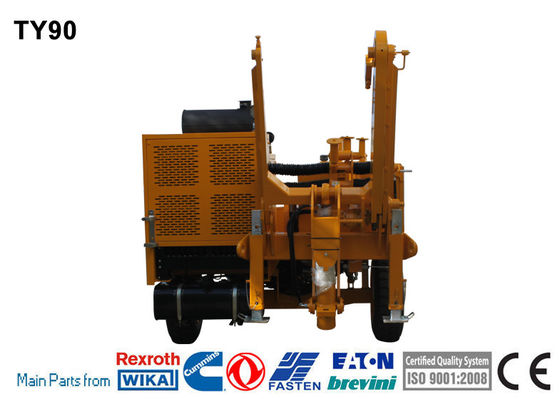

TY90 Hydraulic Pull

• Mesin ini memungkinkan untuk tensi stringing dari dua bundel konduktor 500mm2 dan di bawah di daerah pegunungan dan berbukit, dari dua bundel konduktor 630mm2 dan di bawah di dataran rendah,dan konduktor tunggal 720mm2 di berbagai medan;
• Selain itu, dapat digunakan untuk traction stringing dari kabel optik OPGW atau ADSS dan tali pengangkut 220 kV di berbagai medan.

Karakteristik

• Diameter roda banteng: 540mm
• Jumlah alur: 8
• Diameter tali maksimum: 21mm
• Diameter maksimum gulungan tali: 1400mm
• Total berat: 4680kg
• Dimensi keseluruhan (panjang*lebar*tinggi): 4000×2200×2100mm

Kinerja

• Tarikan intermiten maksimum: 90kN
• Tarikan terus menerus maksimum: 80kN
• Kecepatan pada tarikan maksimum: 2,5 km/jam
• Kecepatan maksimum: 5km/jam
• Tarik pada kecepatan maksimum: 40kN

Mesin

• Diesel: 118kw ((158hp)
• Sistem pendingin: air
• Sistem listrik: 24V

Konfigurasi utama

• Mesin: Cummins
• Pompa hidraulik: Jerman Rexroth
• Motor utama: Jerman Rexroth
• Pengurangi kecepatan: Jerman Rexroth / Italia Bonfiglioli
• Motor pengangkat bracket ekor: American Eton
• Pengukur hidraulik: Jerman WIKA
• Pengendali operasi: Jerman Rexroth

Konfigurasi

• Dinamometer hidraulik dengan titik pengaturan dan kontrol otomatis tarikan maksimum
• Sistem pendinginan minyak hidrolik
• Instrumen kontrol untuk sistem hidrolik dan mesin diesel
• Di atas kapal pengguling guling dengan angin tingkat otomatis, cocok untuk modus guling standar 1100 dan 1400
• Stabilisator depan hidraulik
• Titik koneksi grounding

Perangkat Tambahan

• Sistem pencahayaan untuk trailer
• Klem tali hidraulik untuk mengganti gulungan
• Rol tali panduan berputar
• Trailer untuk ditarik pada kecepatan maksimum 15 km/jam
• Poros tambahan
• Penghitung kecepatan dan meter digital (biaya tambahan)

Transmisi hidraulik

• Sirkuit hidraulik tertutup untuk perubahan kecepatan langkah kurang dalam kedua arah berputar.
• This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.
