90kN Peralatan penarik kabel hidrolik

Peralatan Stringing Line Aerial Kabel 90kN Hydraulic Puller

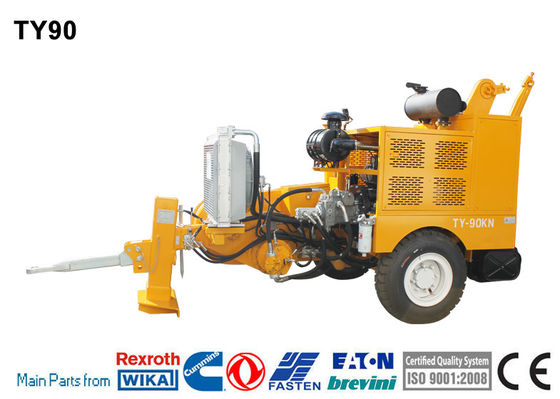

TY90 Hydraulic Pull

Mesin ini memungkinkan untuk tensi stringing dari dua bundel konduktor 500mm2 dan di bawah di daerah pegunungan dan berbukit, dari dua bundel konduktor 630mm2 dan di bawah di dataran rendah,dan konduktor tunggal 720mm2 di berbagai medanSelain itu, dapat digunakan untuk traction stringing dari kabel optik OPGW atau ADSS dan tali pengangkut 220 kV di berbagai medan.

Karakteristik

Diameter roda banteng: 540mm

Jumlah alur: 8

Diameter tali maksimum: 21mm

Diameter maksimum gulungan tali: 1400mm

Total berat: 4680kg

Dimensi keseluruhan (panjang*lebar*tinggi): 4000×2200×2100mm

Kinerja

Tarikan intermiten maksimum: 90kN

Tarikan terus menerus maksimum: 80kN

Kecepatan pada tarikan maksimum: 2,5 km/jam

Kecepatan maksimum: 5km/jam

Tarik pada kecepatan maksimum: 40kN

Mesin

Diesel: 118kw ((158hp)

Sistem pendingin: air

Sistem listrik: 24V

Konfigurasi utama

Mesin: Cummins

Pompa hidraulik: Jerman Rexroth

Motor utama: Jerman Rexroth

Reduktor kecepatan: Jerman Rexroth / Italia Bonfiglioli

Motor pengangkat bracket ekor: American Eton

Pengukur hidraulik: Jerman WIKA

Pengendali operasi: Jerman Rexroth

Transmisi hidraulik

Sirkuit hidraulik tertutup untuk perubahan kecepatan langkah kurang dalam kedua arah berputar. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

Konfigurasi

Dinamometer hidraulik dengan titik pengaturan dan kontrol otomatis tarikan maksimum

Sistem pendinginan minyak hidrolik

Instrumen kontrol untuk sistem hidrolik dan mesin diesel

Di atas kapal pengguling guling dengan angin tingkat otomatis, cocok untuk modus guling standar 1100 dan 1400

Stabilisator depan hidraulik

Titik koneksi grounding
